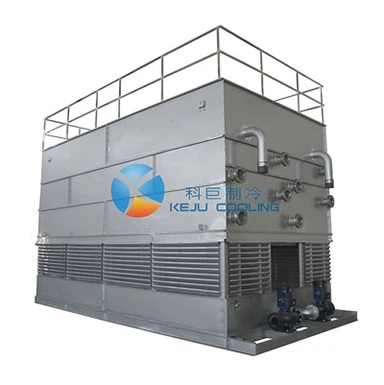

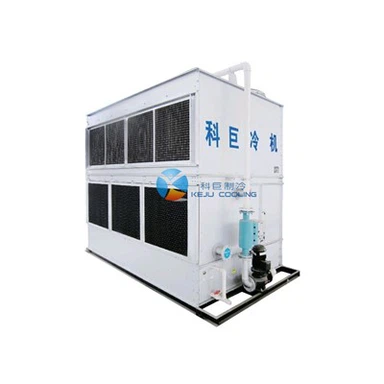

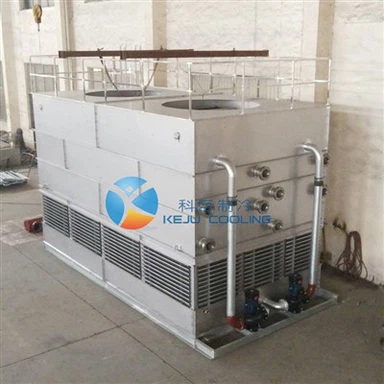

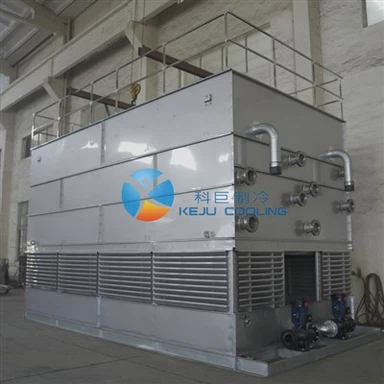

Motflödesstängt vattenkyltorn
KBL-serien motströms slutet vattenkyltorn är tillverkat i speciallegerat stål eller rostfritt stål, värmeväxlarslingor tillverkade i rostfritt stål eller röd koppar.
- Snabb leverans
- Kvalitetssäkring
- 24/7 kundservice
produkt introduktion
ProduktDeskrift
KBL-serien motströms slutet vattenkyltorn är tillverkat i speciallegerat stål eller rostfritt stål, värmeväxlarslingor tillverkade i rostfritt stål eller röd koppar. KBL-serien motströms kyltorn är mer kompakta, upptar mindre installationsutrymme, fungerar utan någon våt däcksfyllning och är mer lämpade för att kyla varmvatten med högre inloppstemperatur. Storleken på tornet kan anpassas efter standardcontainrar eller specifika projektförhållanden.
KBL-serien motströms kyltorn med slutna kretsar används i stor utsträckning inom olika områden, för att kyla cirkulerande vatten, olja eller annan processvätska för smält-/vakuum-/multikristallugnar, induktionsvärmare, kompressorer, värmepumpar, produktionslinjer för metalldelar, hydraulik. stationer, kraftgeneratorer, transformatorer, omvandlare m.m.
Konfigurationer av Counter Flow Closed Water Cooling Tower
|
|
Röd kopparvärmeväxlare Enligt den internationella standarden produceras den av T2-beläggning av rött kopparrör med en renhet på 99,9%, med hög värmeöverföringseffektivitet. Ett sätt med förskjutet arrangemang används, vilket ökar värmeöverföringseffektiviteten och minskar tryckfallet i luft som strömmar genom enheten. Det installerade spolröret sätts i 1,2Mpa lufttryckstest i vatten för att säkerställa att det inte finns något läckage. |
|
RostfriSteelHätaExchanger Tillverkad av 304 eller 316L standardrör, anpassar den sig till miljön. Ett sätt med förskjutet arrangemang används, vilket ökar värmeöverföringseffektiviteten och minskar tryckfallet i luft som strömmar genom enheten. Det installerade spolröret sätts i 1,2Mpa lufttryckstest i vatten för att säkerställa att det inte finns något läckage. |
|
|
|
ElektriskCkontrollCabinet Elstyrskåp är lämpligt för utomhusapplikationer och PLC-styrläge kan användas. |
|
VattenRpåfyllningInlet Styrs med kulflottoventil i rostfritt stål. |
|
|
|
UttömmaSsystem Tre-förhindrande aluminiumhöljesfläkt har antagits och installerats i ett speciellt inducerat luftrör, och ett varmförzinkat ståltrådsnät är anordnat på dess topp för skydd. Fläktmotorns skyddsklass är IP55, och isoleringsklassen är nivå F. |
|
Vattenavvisare (Dehydrater) Tillverkad av PVC-material, är den grupperad och installerad inuti enheten. Dehydratorn är designad med tre växlar för att säkerställa att vattnet i luftflödet kan blockeras, så att den maximala avdriftshastigheten för fukt är mindre än 0,1 promille av volymen av recirkulerande vatten. |
|
|
|
LuftItaGrännil Den är konstruerad av PVC-material och installerad på ramen runt enheten som enkelt kan demonteras och monteras, så att värmeväxlaren kan underhållas. Gallret är utformat med två luftväxlingar för att förhindra stänk i diskhon och att utsättas för direkt solljus. Den har en luftretardationszon, genom vilken luft effektivt kan ledas till fläkten. |
|
BesprutningSsystem En vertikal centrifugalpump appliceras för att ge tillräckligt med sprutvatten, för att säkerställa att hela uppsättningen av spolrör är helt innesluten i vattenflödet. Sprutröret är tillverkat av standard PVC-material, med korrosionsbeständighet. |
|
TekniskParammeter
|
Modell |
Kylkapacitet (Kcal/h) |
Arbetsflöde (m³/h) |
Mått (L*B*H) (mm) |
Inlopps- och utloppsdiameter |
|
KBL-05 |
150000 |
30 |
2800x1870x2450 |
DN80 |
|
KBL-06 |
180000 |
36 |
2800x1870x2450 |
DN80 |
|
KBL-07 |
225000 |
45 |
3400x1970x2600 |
DN100 |
|
KBL-08 |
260000 |
52 |
3400x1970x2600 |
DN100 |
|
KBL-09 |
300000 |
60 |
3400x1970x2600 |
DN100 |
|
KBL-10 |
350000 |
70 |
3400x1970x3250 |
DN125 |
|
KBL-12 |
400000 |
80 |
3400x1970x3250 |
DN125 |
|
KBL-13 |
450000 |
90 |
3400x1970x3250 |
DN125 |
|
KBL-14 |
500000 |
100 |
3400x2340x3250 |
DN125 |
|
KBL-15 |
550000 |
110 |
3400x2340x3250 |
DN125 |
|
KBL-16 |
600000 |
120 |
4200x2340x3350 |
DN150 |
|
KBL-17 |
650000 |
130 |
4200x2340x3350 |
DN150 |
|
KBL-18 |
700000 |
140 |
4200x2340x3350 |
DN150 |
|
KBL-19 |
750000 |
150 |
4200x2340x3350 |
DN150 |
|
KBL-20 |
800000 |
160 |
4800x2340x4200 |
DN200 |
|
KBL-21 |
900000 |
180 |
4800x2340x4200 |
DN200 |
|
KBL-22 |
1000000 |
200 |
4800x2340x4200 |
DN200 |
|
KBL-23 |
1100000 |
220 |
4800x2340x4200 |
DN200 |
|
KBL-24 |
1200000 |
240 |
5350x2340x4300 |
DN200 |
|
KBL-25 |
1300000 |
260 |
5350x2340x4300 |
DN200 |
|
KBL-26 |
1400000 |
280 |
6100x2340x4250 |
DN250 |
|
KBL-27 |
1500000 |
300 |
6100x2340x4250 |
DN250 |
|
KBL-28 |
1700000 |
340 |
5350x3200x4650 |
DN250 |
|
KBL-30 |
1900000 |
380 |
5350x3200x4650 |
DN250 |
|
KBL-32 |
2100000 |
420 |
5800x3200x4650 |
DN250 |
|
KBL-34 |
2500000 |
500 |
6500x3200x4700 |
DN300 |
|
KBL-36 |
2800000 |
560 |
6500x3200x4700 |
DN300 |
Obs: Ovanstående tekniska parametrar är endast för referens: eftersom produkterna ständigt uppdateras och optimeras, kan parametrarna ändras utan föregående meddelande.
Arbetsteori
Funktionsprincipen för det motströms slutna vattenkyltornet är som följer: Arbetsvätskan (mjukt vatten eller andra vätskor) cirkulerar i spolröret i kyltornet med sluten krets motström, vätskevärmen absorberas av spolrörets vägg, sprutvatten sprutas på spolrörets yta för att utbyta värme, och under tiden strömmar den kalla luften från luftintagsgallret i botten av enheten in i tornet för att cirkulera från botten till toppen och för att strömma jämnt genom spolrörets yta. En liten del av vattnet förångas medan värme absorberas, och den varma och fuktiga luften släpps ut genom den övre fläkten, medan resten av vattnet faller på vattenskivan i botten för nästa återcirkulation. Eftersom vätskan i spolröret är i en sluten återcirkulation är förbrukningen mycket liten och flödeshastigheten för sprutvatten är endast 0.1%-0.2%.
Egenskaper & fördelar
* Kompatibel med många processvätskor (vatten, vatten/glykol, olja, andra vätskor)
* Kapabel och flexibel i skräddarsydda lösningar
* Fabriksmonterad för maximal installationsbekvämlighet
* Modulär design passar ett brett utbud av värmeavvisande uppgifter
* Kompakt design med minimala fotavtryck
* Flera korrosionsbeständiga alternativ
* Lågt ljud driftalternativ tillgängliga
* Superlång livslängd
